Glisiere tip Tandem 400mm extragere parțială amortizare închidere DTC

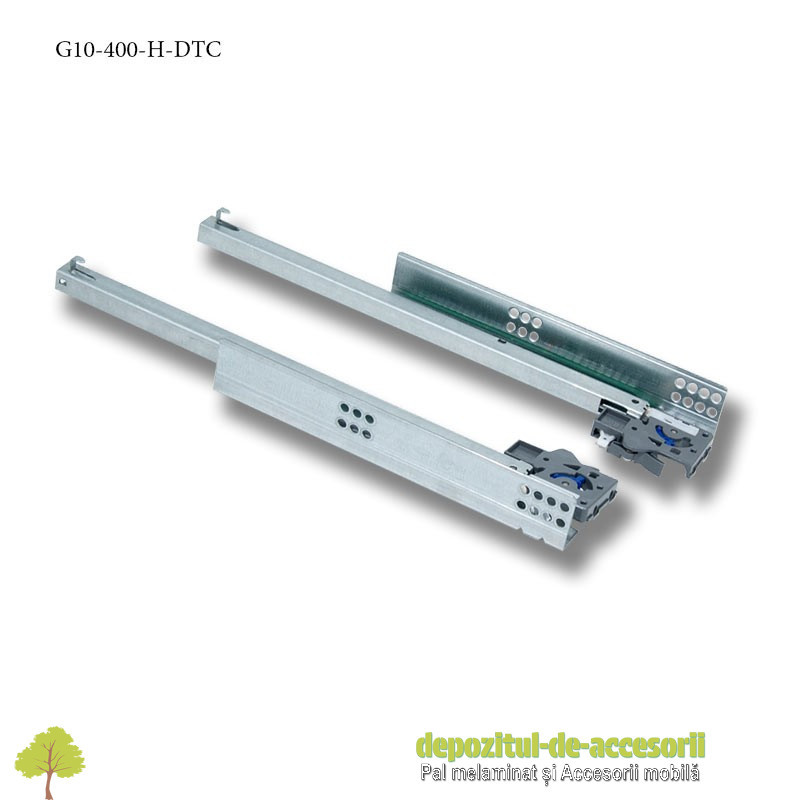

Glisiere tip Tandem 400mm extragere parțială amortizare închidere DTC G10-400-H-DTC

Glisiere tip Tandem 400mm extragere parțială și amortizare la închidere DTC: acest sistem de glisare este destinat sertarelor cu laterale din lemn și asigură o mișcare foarte ușoară și silențioasă, fiind prevăzut cu dispozitive de preluare a mișcării de închidere pentru o închidere lentă și silențioasă de tip ”soft close”. Perechea de glisiere este însoțită de cleme de fixare a sertarului.

Principalele caracteristici ale glisierelor G10-400-H-DTC:

• extragere parțială a sertarului
• invizibile, fiind practic montate sub sertar
• amortizarea mișcarii la închidere de tip ”soft close”
• capacitatea de încărcare a sertarului: 25Kg
• glisierele sunt confectionate din oțel, finisajul fiin zincat alb
• grosimea maximă a lateralelor sertarului: 16mm
• Montarea și demontarea sertarului pe și de pe glisiere se face fără scule
• glisierele au posibilitatea de a fi eeglate pe înălțime: max 3mm
• prinderea glisierelor de lateralele corpului se face cu șuruburi de lemn
• NL - lungimea nominală a sertarului este de 400mm

Legendă (explicații pentru prescurtările utilizate în grafică):

NL - lungimea nominală a glisierelor

LT - Adâncimea internă a corpului

LW - Lățimea internă a corpului

SKW - Lățimea internă a sertarului

X - grosime front sertar

Cote si detalii montaj pentru glisierele tip tandem cu extragere parțială și închidere amortizată G10-XXX-H-DTC:

Dimensiuni și cote încadrare sertar:

Cote de montaj pentru glisierele tip tandem extragere parțială și amortizare la închidere, sertar interior:

LTmin = NL + 21mm

Cote de montaj pentru glisierele tip tandem sertar interior:

LTmin = NL + 3mm

La construcția sertarului, trebuie să aveți în vedere următoarele cote:

Detalii construcție și pregătire sertar sertar:

Cote și detalii găurire laterale corp pentru glisierele tip tandem cu extragere psrțială și amortizare la închidere precum și dimensiunile disponibile:

Detalii poziționare și găurire sertar interior:
