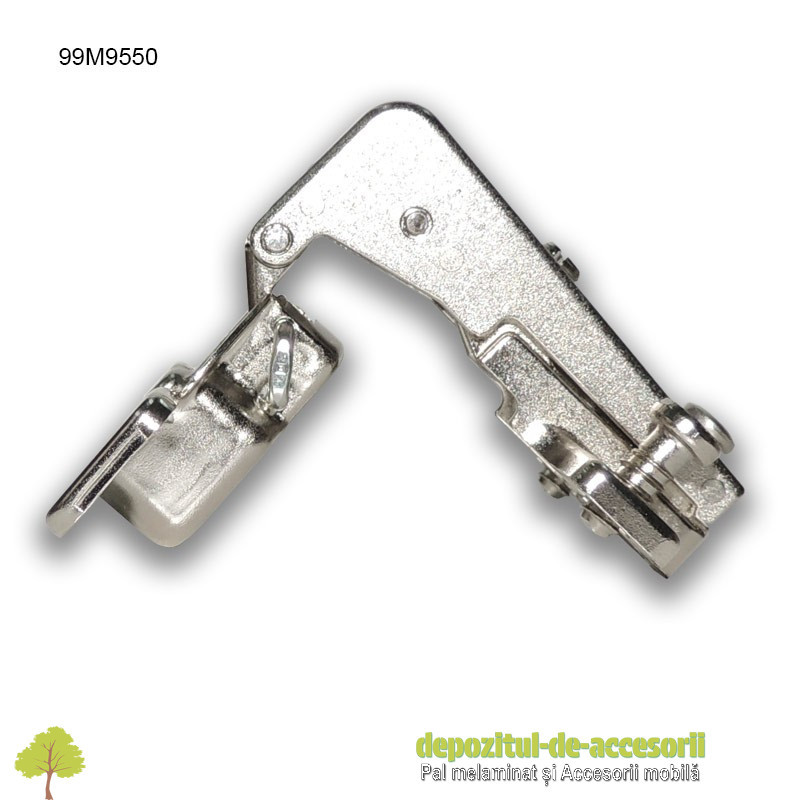

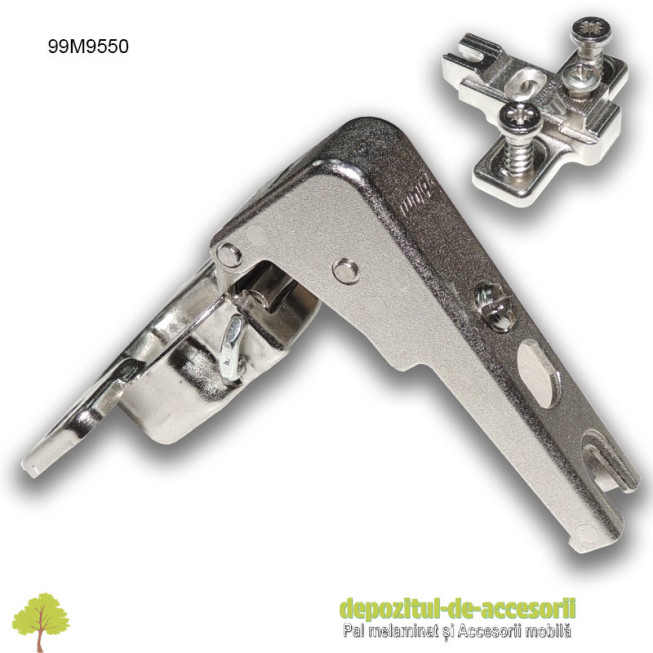

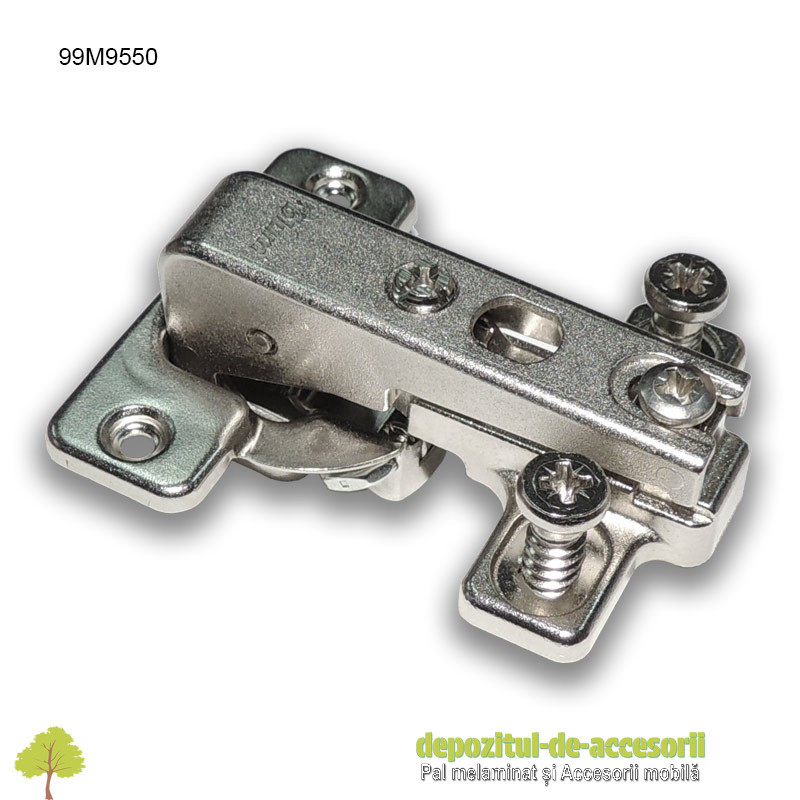

Balama uși încadrate construcție cu lezenă Modul 99M9550 Blum

Balama uși încadrate construcție cu lezenă 99M9550 Blum: destinată aplicațiilor cu lezenă pentru uși încadrate. Este confecționată din zinc turnat sub presiune, nichelată, oala este din oțel, prevăzută cu mecanism de închidere (cu arc). Balamaua este prevăzută cu plăcuța specială de montaj 199.8130. Fixarea oalei balamalei cu șuruburi pentru lemn de Ø 3,5mm sau  Ø 4mm.

Citiți mai departeAfișează mai puțin
16,50 lei (inclusiv TVA)
În stoc
Cod:
99M9550
Producători:
Blum Austria Blum Austria
Adaugă la comparator0
Adaugă la Wishlist

Descriere

Balama uși încadrate construcție cu lezenă Modul 99M9550 Blum

Balama uși încadrate construcție cu lezenă Modul 99M9550 Blum: destinată aplicațiilor cu lezenă pentru uși încadrate. Este confecționată din zinc turnat sub presiune, nichelată, oala este din oțel, prevăzută cu mecanism de închidere (cu arc). Balamaua este prevăzută cu plăcuța specială de montaj 199.8130. Fixarea oalei balamalei cu șuruburi pentru lemn de Ø 3,5mm sau  Ø 4mm.

  • Corpul balamalei: zinc turnat sub presiune, acoperit cu nichel;
  • Oala: oțel ambutisat;
  • Fixarea păcuței de montaj 199.8130 cu euroșuruburi de lemn Ø 6 mm premontate
  • Fixarea oalei: cu șuruburi de lemn Ø 3,5mm sau  Ø 4mm.
  • unghi de deschidere 95°
  • cu mecanism de închidere (arc)
  • întrepătrundere braţ balama – plăcuţă
  • Reglarea pe verticală ± 2 mm
  • pentru aplicație uși încadrate construcție cu lezenă

Balama uși încadrate construcție cu lezenă Modul 99M9550 Blum aplicație tipică:

99M9550 Balama usi incadtrate aplicatie cu lezena Blum, aplicatie tipica

Dimensiuni balama şi calcul rost la reglaj din fabricaţie (distanţare plăcuţă de montaj = 3 mm)
Cota de pătrundere a uşii la unghi de deschidere maxim:

Poziţia de fixare de la muchia lezenei: 14 mm
Plăcuţă de montaj specială pentru construcţie cu lezenă: 199.8130

Balama usi incadrate aplicatie cu lezena Modul 99M9550 Blum, detalii montaj si cote

Tabel calcul rost (F):

Rost minim (F) pentru uşi cu muchii rotunjitei (R = 1 mm), la reglaj din fabricaţie

Blama aplicatie cu lezena, usi incadrate, Modul 99M9550 Blum tabel calcul rosturi

Cote pentru găurirea oalei:

Balama aplicatie cu lezena, usi incadrate, Modul M00M9550 Blum, detalii gaurire oala

Dimensiuni oala:

Balama aplicatie cu lezena, usi incadrate, Modul M00M9550 Blum dimensiuni oala

Citiți mai departeAfișează mai puțin
Date tehnice
99M9550

Descriere

Distanțare (mm)
3
Finisaj
nichelat
Material
oțel și zinc
Distanța găuri cupă (mm)
45
Montare
cu șuruburi lemn
Producător
Blum
Aplicație
ușă cu lezenă
Unghi deschidere (°)
95
Tip cupă
oțel cu arc
Adâncime cupă (mm)
12
Diametru cupă (mm)
35
Distanța găurire ușă (mm)
3-7
Grosimea ușii (mm)
16-19
Reglaj înălțime (mm)
±2
