Demontabili de colț tip carcasă RV RTA Hafele

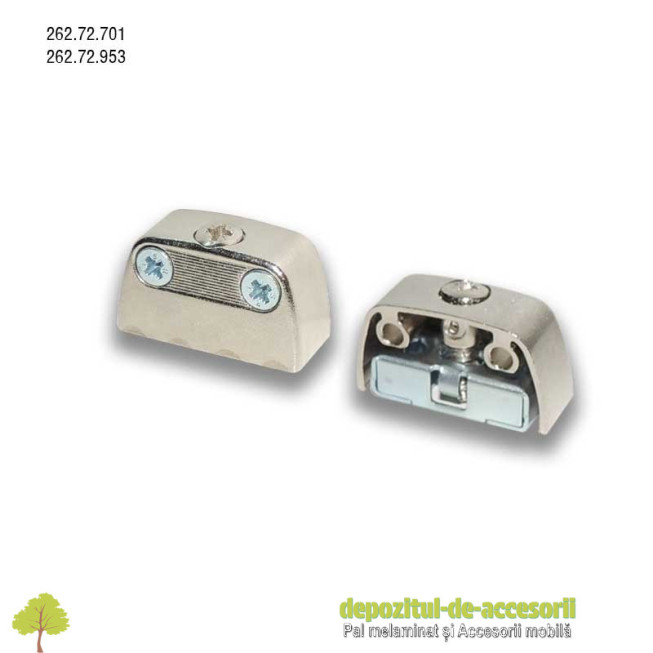

Demontabili de colț carcasă RV RTA Hafele: demontabilul este compus din partea superioara RV/O zinc cromat și partea inferioară RV/U-T3 din oțel zincat. Asigură montarea și demontarea ușoară prin premontarea conectorului și reglajul la 9° a șurubului de fixare. Demontabilul asigură o stabilitate a colțurilor superioară.

Demontabilul de colț carcasă este format din două piese și anume:

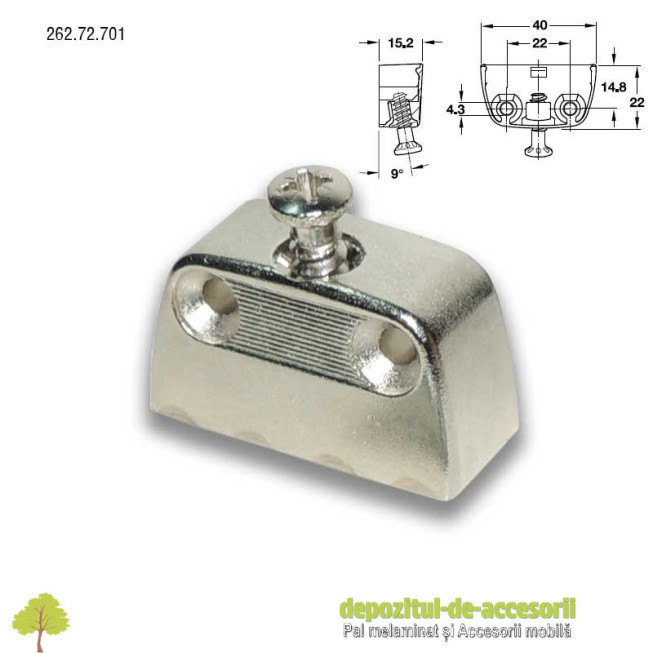

Partea superioară RV/O (carcasa) este confecționată din zinc turnat sub presiune și este cromată. Este prevăzut cu un șurub central cu filet, înclinat la 9° față de planul de aplicare și poate fi acționat cu o șurubelniță în cruce Pz2. Șurubul de fixare este premontat. Fixarea pe laterala corpului se face cu ajutorul șuruburilor pentru lemn cu Ø3,5 sau Ø4mm.

Partea inferioară RV/U-T3 (ghidajul) este confecționat din oțel și este zincat alb. Ghidajul este prevăzut cu o gaură ovală, ce reprezintă piulița pentru șurubul de fixare și asigură o toleranță de ± 1,5mm. Fixarea pe laterala corpului se face cu ajutorul șuruburilor pentru lemn cu Ø3,5 sau Ø4mm. Din profil, ghidajul are formă sensibil trapezoidală cu baza mare în jos (către laterala corpului).

Detalii de montaj, aplicație tipică:

Detalii și cote de montaj Demontabil de colț în carcasa de zinc Hafele 262.72.701

X = Grosimea lateralei corpului + 6,5mm
