Sistem glisare PKM70-E pentru uși dressing
Sistem glisare PKM70-E pentru uși dressing cu soft close: Sistemul PKM 70-E este un sistem silențios de glisare pentru uși culisante de dresing ce pot fi prevăzute opțional cu sistemul de închidere amortizată ”soft close”. Este format din două role de glisare inferioare din poliamidă cu rulment cu bile central și două seturi a câte 2 role de cauciuc fixe, stânga/dreapta.
Sistem glisare PKM70-E pentru uși dressing cu soft close opțional

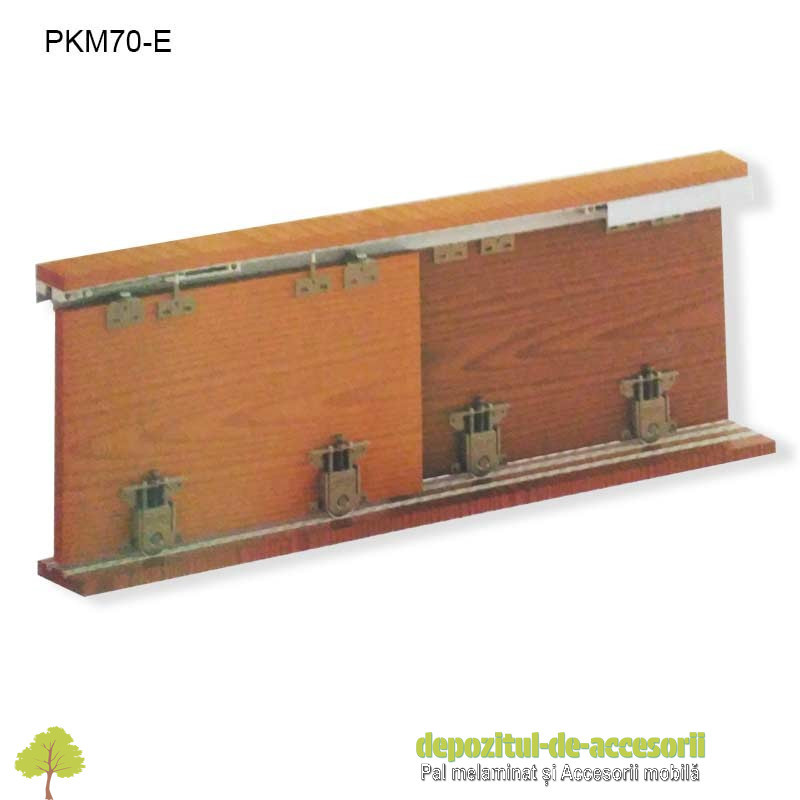

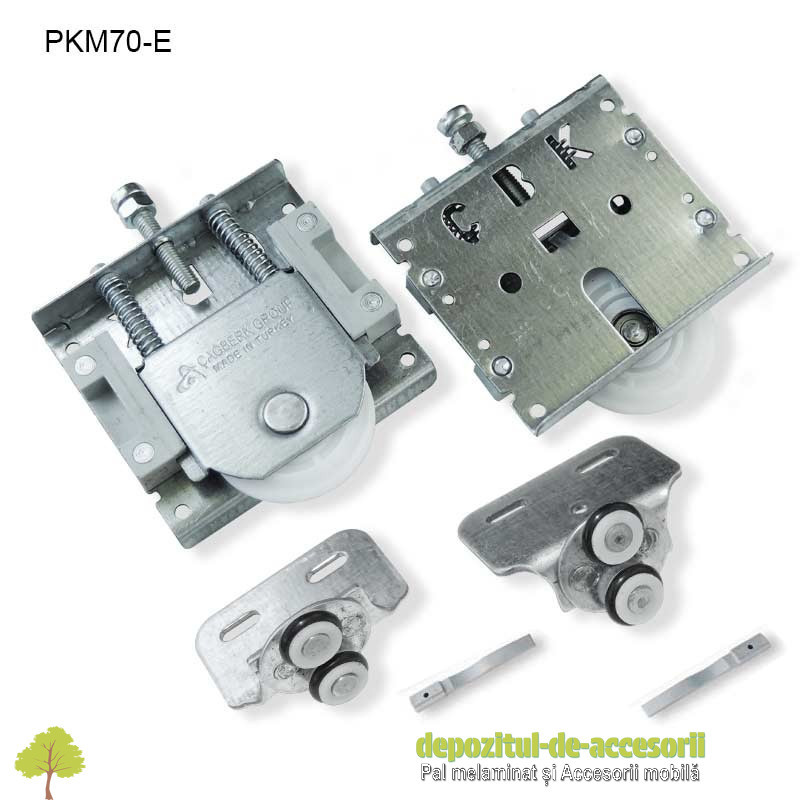

Sistem glisare PKM70-E pentru uși dressing cu soft close: Sistemul PKM70-E este un sistem silențios de glisare pentru uși culisante de dresing ce pot fi prevăzute opțional cu sistemul de închidere amortizată ”soft close”. Este format din două role de glisare inferioare din poliamidă cu rulment cu bile central și două seturi a câte 2 role de cauciuc fixe, stânga/dreapta. Acest sistem, permite culisarea foarte ușoară a ușilor grele (max 70Kg/ușă). (de ex. uși din PAL Melaminat sau MDF din podea până în tavan). Fiecare sistem de rolă culisantă sau role de ghidare se montează cu șuruburi pentru lemn și este prevăzut cu șurub de reglaj pe verticală. Nu necesită frezare în vederea montării rolelor inferioare. Rolele culisante sunt prevăzute cu rulmenți pe axul central pentru o rotire foarte ușoară, partea exterioară a rolei fiind dintr-un material plastic foarte rezistent și relativ elastic (poliamidă), glisarea ușilor fiind foarte silențioasă. Rolele superioare au inele din cauciuc cu un profil semirotund, rolele fiind confecționate tot din poliamidă, prinderea se face de asemenei, cu șuruburi pentru lemn.
Sistemul folosește două tipuri distincte de șine: șină de glisare în partea inferioară și șină de ghidare pentru partea superioară în care, de altfel, se montează și sistemul de amortizare tip ”soft close” KFS-013.
O ușă are nevoie de 2 role de glisare, două sisteme role de ghidare, două opritoare pentru role și, opțional, un amortizor de tip ”soft close” KFS-013;
Ușile pot fi dintr-o singură bucată de PAL melaminat sau MDF, sau mixte: PAL, MDF și sticlă (uși fragmentate) în orice combinație. Acestea pot avea grosimea tipică între 18 - 22mm.
Dimensiunile și schema de montaj pentru sistemul de glisare PKM70-E Cagberk, uși cu grosimea de 18mm:
Cote montaj role pentru sistemul PKM70-E:
Fișa tehnică
- Finisaj
- zincat alb
- Culoare
- gri deschis
- Material
- oțel+PPE+poliamidă
- Producător
- Cagberk
- Aplicație
- glisare uși
- Grosimea ușii (mm)
- 18
- Reglaj înălțime (mm)
- +25
- Încărcare (Kg)
- 70
